안테나 성능시험

안테나 성능시험 개요

  • 전자파 무반사 챔버에서 안테나 반사손실, 이득, 복사패턴(2D/3D), 타원축비 및 송신기 복사전력 등 안테나 특성 분석

서비스 구성

서비스 구성 - Far-field 10m, Far-field 7m, Near-field Scanner 안테나성능시험 정보를 제공
서비스 구성 항목 안테나성능시험1(Far-field 10m) 안테나성능시험2(Far-field 7m) 안테나성능시험3(Near-field Scanner)
측정 항목 이득, 복사패턴 이득, 복사패턴, 실효복사전력(EIRP) 이득, 복사패턴, 개구면/근역장 전계분포
측정 주파수 (0.3 ~ 18) GHz (2 ~ 40) GHz
측안테나 크기 최대 1m / 10kg 최대 1.8m / 100kg
측정 방법 이득 비교법 Planar NF Probing Cylindrical NF Probing
복사패턴 측정범위 (Th)180° / (Ph)360° (Az)±60° / (El)±60°
(Th)60° / (Ph)360° 		(Az)±180° / (El)±60°

서비스 구성

서비스 구성 - Far-field Antenna Test Range, Near-field Scanner 정보를 제공
서비스 구성 항목 Far-field Antenna Test Range Near-field Scanner
주요사양
  • Quiet Zone : (D) 1m
  • 송수신부 이격 거리
    • Far-field 10m 챔버 : 2m ~ 8m
    • Far-field 7m 챔버 : 2m ~ 5m
  • Scan Range
    • Planar : (X) ±1.2m / (Y) ±1.2m
    • Cylindrical : (Az) ±180° / (Y) ±1.2m
  • 송수신부 이격 거리 : ~ 1.8m
측정 항목 Near-field Scanner 장비사진 Far-field Antenna Test Range 장비사진

5G/mm파

5G/mm파 서비스 개요

  • 5G/mm파 대역 안테나의 반사손실, 이득, 복사패턴(2D/3D), 타원축비 등 안테나 특성 분석 및 5G NR FR2 단말기의 OTA 방사성능(EIRP, TRP, EIS 등) 시험

서비스 구성

서비스 구성 - 5G(K/Ka-Band) 3D 방사성능시험, mm파(E-Band) 3D 방사성능시험 정보를 제공
서비스 구성 항목 5G(K/Ka-Band) 3D 방사성능시험 mm파(E-Band) 3D 방사성능시험
측정 항목 안테나 이득, 복사패턴, 송신기 복사전력 및 5G FR2 단말 Tx/Rx 시험항목 안테나 이득, 복사패턴, 개구면 전계분포 및 송신기 실효복사전력(EIRP)
측정 주파수 (18 ~ 40) GHz / n257, n260, n261 채널 (60 ~ 90) GHz
측정 방법 이득 비교법 Cylindrical NF Probing
복사패턴 측정범위 (Th)180° / (Ph)360° (Az)±90° / (El)±60°

주요 장비 현황

주요 장비 현황 - Compact Antenna Test Range, Cylindrical Near-field Scanner 정보를 제공
서비스 구성 항목 Compact Antenna Test Range Cylindrical Near-field Scanner
주요 사양
  • Quiet Zone : (L)40cm x (D) 40cm
  • Amp/Phase Deviation : 1dB / 10° max.
  • Scan Range : (Az) ±90° / (Y) ±30cm
  • 송수신부 이격 거리 : ~ 1m

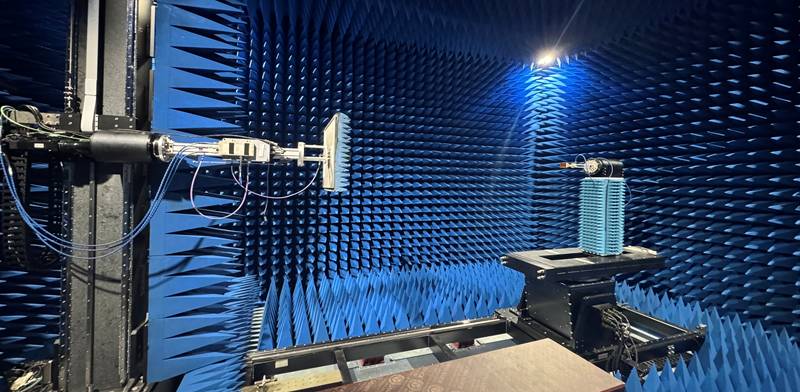

장비 사진 Compact Antenna Test Range 장비사진 Cylindrical Near-field Scanner 장비사진
